生态环境保护实用技术和示范工程是我会面向所有环保企事业单位的免费年度技术推广服务，从1991年至今，我们已累计推广先进技术和工程4200多项。为便于相关方使用《2022年生态环境保护实用技术和示范工程名录》(详见关于发布《2022年生态环境保护实用技术和示范工程名录》的公告)，我会编制了入选技术和工程的简介，陆续在我会官微和公布。简介内容均由入选项目的申报单位提供。
生态环境保护实用技术
2022-38
技术名称
建工修复——复杂有机污染场地燃气加热原位热脱附治理技术
推荐单位
生态环境部土壤与农业农村生态环境监管技术中心
申报单位
北京建工环境修复股份有限公司
适用范围
适用于复杂有机污染场地土壤及地下水修复，不受复杂地质及水文地质条件等因素限制，对低渗透性污染场地修复具有很强的适宜性。
技术简介
技术原理
在复杂有机污染场地中，设置加热井、抽提井、尾气处理设备等，在加热井中，通入天然气或液化石油气，同时通过抽风机产生的负压将清洁空气吸入，在燃烧器内混合，点火燃烧，产生高温气体。高温气体注入加热井中，通过热传导方式加热目标修复区域，使得土壤温度升高至修复目标温度。在加热过程中，污染物从土壤中解吸出来或者发生裂解反应，此时借助抽提井将含有污染物的蒸汽抽提至地表，然后进入后续的尾气治理系统，达到污染物去除的目的，最终实现达标排放。
工艺路线
(1)进场施工前，需对修复区域范围内地表进行清理，使现场初步满足施工条件。场地平整完成后，划定修复区域。
(2)原位热脱附作业区加热井、抽提井、监测井钻井建设施工。作业区加热、抽提系统包括三部分，分别为加热系统安装、抽提系统安装、水平阻隔层铺设，可与设备区安装同时进行。作业区加热、抽提系统施工遵循由下至上原则，先安装加热井、抽提井、温度监测井等，再对加热区铺设阻隔混凝土地坪，最后安装表面的抽提管道、供电线缆等。
(3)通过供配电系统供电，供配气系统供气，对加热区的加热棒进行加热，经过热力传导将加热区内的土壤加热到目标温度。加热区设置温度监测点，对加热区温度进行实时监测。
(4)加热区内的污染气体经抽提井及抽提管道输送至尾水、尾气处理系统。
(5)尾水统一收集输送至现场污水处理站进行处理。
(6)在整个加热过程中，对单个燃烧器的燃烧状况、压力以及土壤中的温度和压力进行实时监控，通过无线数据系统进行监测和记录数据，并可实现远程访问数据，以实现对整个过程的实时监控；单个燃烧器可以单独控制，达到温度梯度和能量消耗的最优化。
(7)原位热脱附修复完成后，进行自检验收；自检验收合格后申请第三方检测验收。验收最终通过后，竣工离场，否则重新对加热区进行补充修复。
图1 复杂有机污染场地燃气加热原位热脱附治理技术流程图
应用效果
土壤中目标污染物低于修复目标值，尾水经处置后满足地方排放标准，污染物无组织和有组织排放满足地方排放标准。
技术特点
系统开展原位热脱附过程的关键影响参数研究，如热脱附温度、处理时间、土壤质地、热导率及热扩散率、土壤含水率以及加热井间距等对污染物脱除效率影响规律。针对复杂有机污染场地，组合了模拟计算优化设计+振动挤压成井+止水保温阻隔+高效安全尾水尾气处理设备+智能化监测自控系统，对于复杂污染场地原位燃气热脱附中出现的迫切需要解决的实际问题(管控过程二次污染，降低系统能耗，保证装置的运行稳定性，以及研发配套的安全、高效、集成化的尾水尾气处理系统)，提供解决思路。
典型应用案例
案例名称

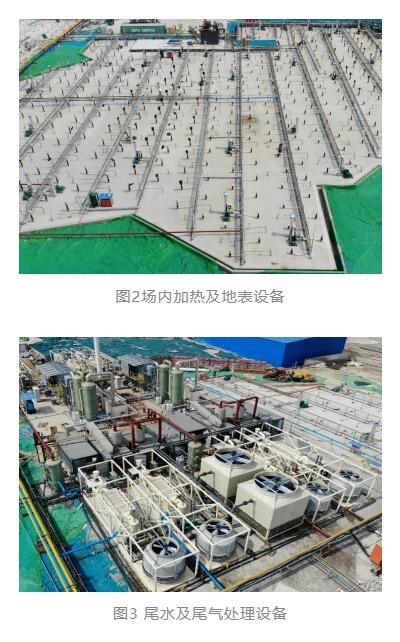

中山市东区起湾北道142号之五至七污染地块污染土壤及地下水修复项目
案例简介
处理对象：受污染土壤及地下水
处理规模：污染土壤修复21.75万m3，地下水修复3.68万m3。
工程总承包单位：北京建工环境修复股份有限公司
运行模式：为设计-施工-运行总承包模式
业主单位
中山市中坦物业拓展有限公司
投运时间
2021年5月
欢迎生态环保企事业单位积极参与生态环境保护实用技术和示范工程推广工作，相关要求详见我会“实用技术示范工程”栏目。如您对历年入选《生态环境保护实用技术和示范工程名录》《环境技术进步奖》、生态环境部《国家先进污染防治技术目录》等更多先进技术成果感兴趣，可在我会首页查询中心“先进技术案例”栏目查询。
实用技术指在一定时期内，同国家生态环境保护需求和经济发展水平相适应的先进适用生态环境保护技术，包括污染防治、碳减排、生态环境修复、资源综合利用、环境监测及智慧化环境监控管理等领域的技术、装备和材料。
示范工程指采用先进生态环境保护技术、装备、材料或创新服务模式，具有示范推广意义的工程，包括污染防治工程、生态修复工程、资源综合利用工程、碳减排及生态环境综合治理工程。
原标题：2022年实用技术 | 建工修复——复杂有机污染场地燃气加热原位热脱附治理技术
